簡易調光器
FSD-24 簡易調光器

ボタン操作で10段階調光が可能

  • ボタン操作で10段階調光が可能
  • 省スペースでも使用できる超小型サイズ
  • 特許出願済

仕様 : 屋内仕様
入力電圧 : DC24V
※PSE対象外

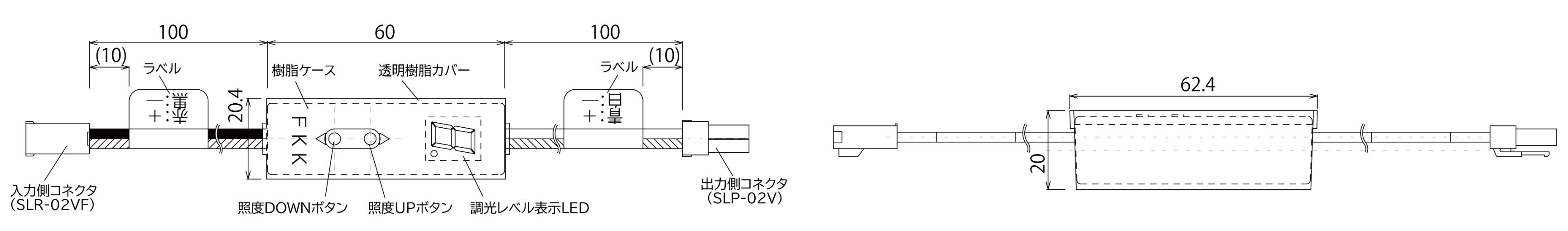

型番外径寸法[W×H×D mm]重量[g]最大出力電流[A]最大接続電源容量[W]調光希望小売価格[円]
FSD-2460×20.4×20256.3150PWM方式11,900
FSD 簡易調光器

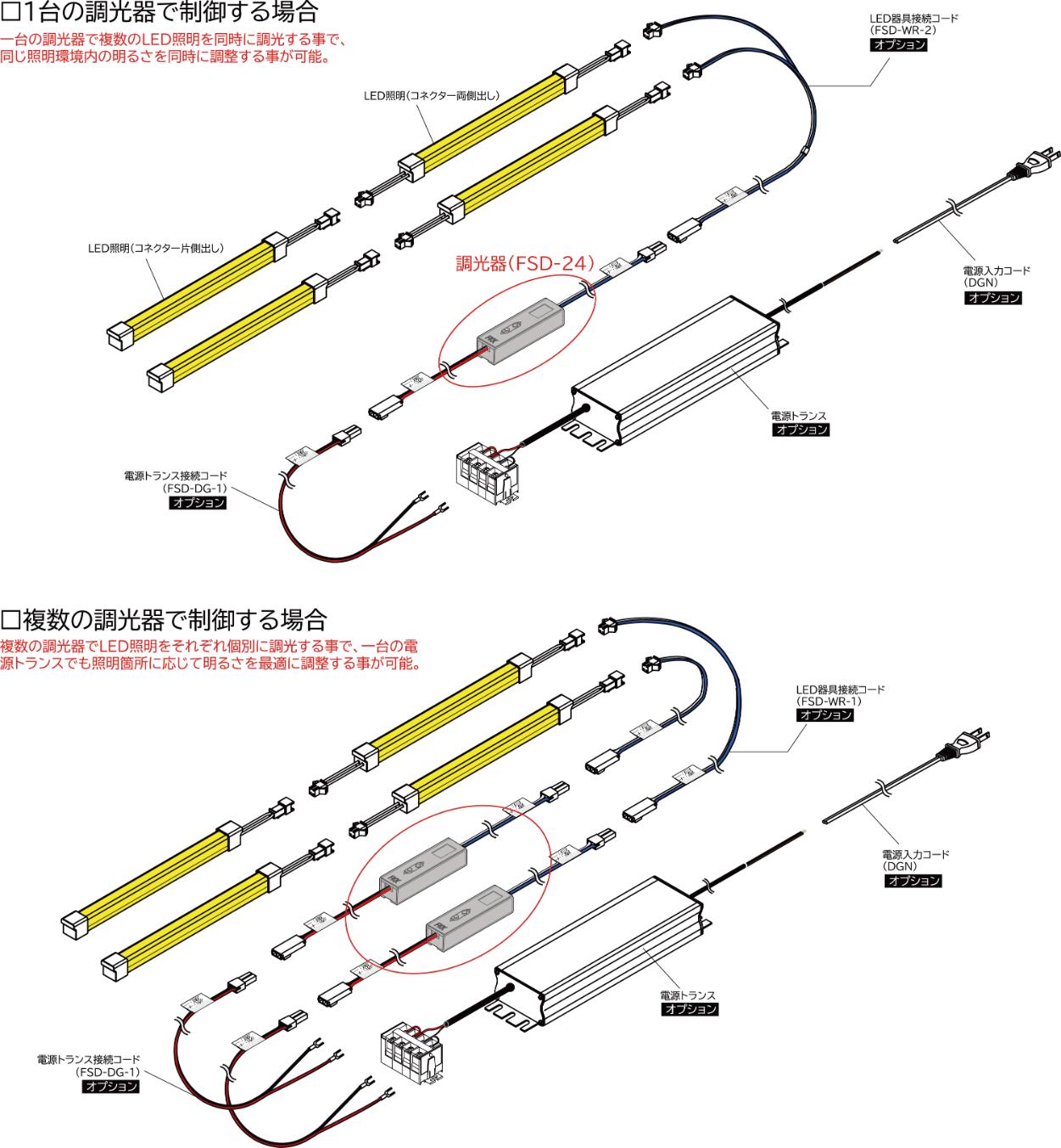

FSD 1台の調光器で制御する場合
FSD 複数の調光器で制御する場合
配線接続・操作方法
①電源が切れた状態で、調光器・LED照明・電源トランスを接続して下さい。
②配線が確実に接続されていることを確認してから電源をオンにしてください。
③調光器のインジケーターに出荷時に設定している調光レベルが表示されます。
④LEDの明るさを確認頂き、変更の必要が無い場合はそのまま使用して下さい。
 ※照度UP/DOWNボタンは30秒操作をしないと表示が消えます。再度ボタンを押すと、現状の調光レベルを表示します。
⑤調光レベルを変更したい場合は、インジケーターが表示されている状態でUP/DOWNボタンを、明るさを調整して下さい。
 ※ボタンを連続で操作する時は、インジケーターの表示が切り替わった事を確認してから、確実にボタンを操作して下さい。
  連続してボタンを操作すると調光が反映されない事があります。
 ※ボタン操作がしにくい場合は、透明樹脂カバーを取り外して操作して下さい。設定完了後、透明樹脂カバーを元に戻して下さい。
⑥一度調光レベルを設定すれば、電源をオフにしても、再度電源投入時には調光レベルがメモリーされています。

 注意事項 

・LED照明・電源トランスを接続の際は必ず電源をオフにして下さい。
・調光器の定格の範囲内で使用して下さい。
・本製品は入力電圧24V専用です。接続する電源電圧にご注意ください。
・電源の入力は必ず片側からだけにして下さい。両側から同時に電源を入力すると製品が破損します。
・マグネット仕様のLEDラインモジュールを調光した際、マグネットが共鳴し振動音が発生する場合がございます。事前にサンプル等でご確認下さい。

レベル表示A9876543210
 照明照度比率 100%85%70%60%50%30%20%10%5%1%0%
 インジケータ―
表示



※調光レベル表示インジケーターは操作後30秒で消灯します。
