FPS電源トランス
FPS 電源トランス
| FKK製電源トランス |
| FPS-30/100-242/24- | T |
| ① |

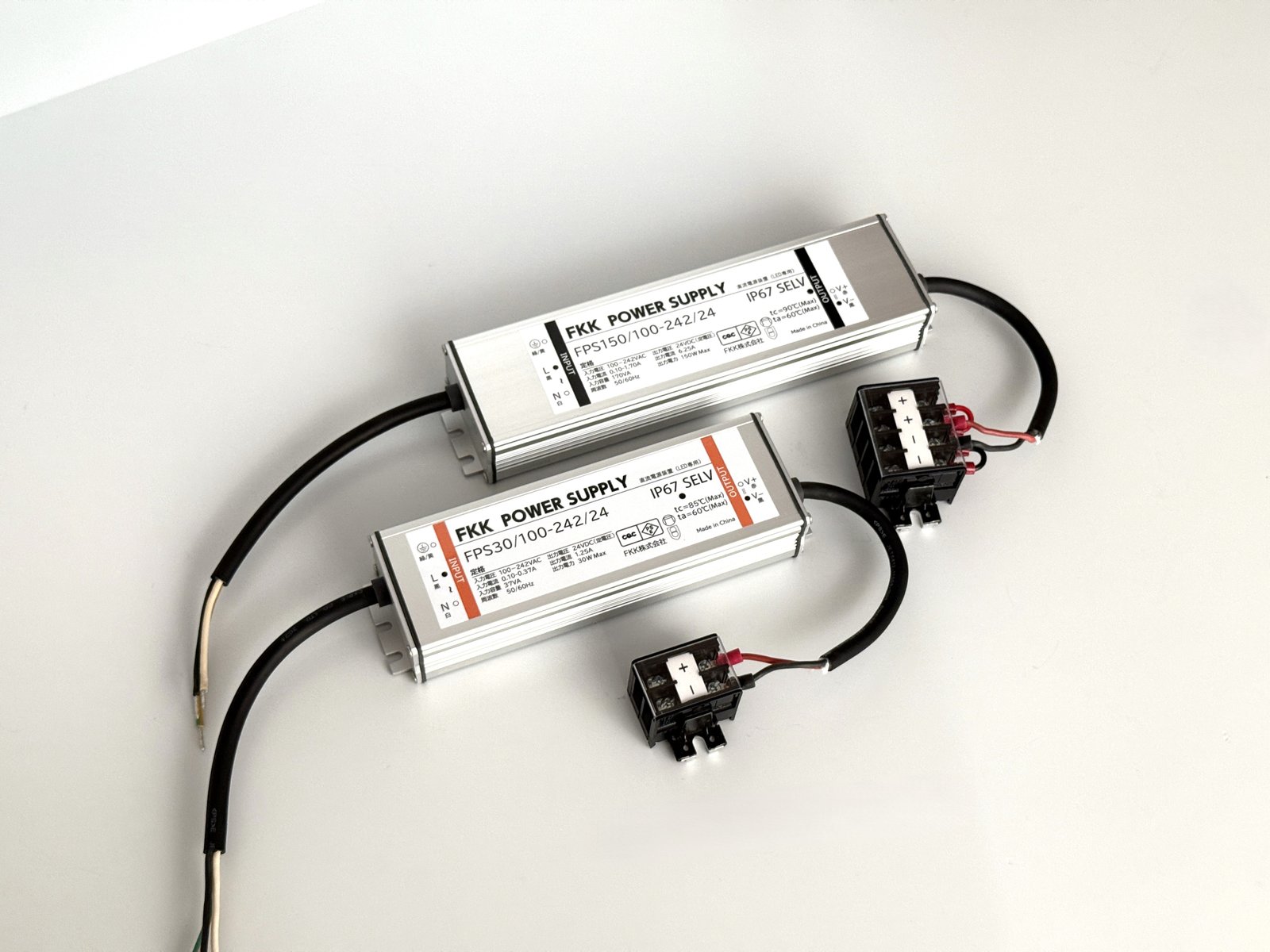

| ① 型番末尾 | 「-T」表記あり : 端子台仕様 |

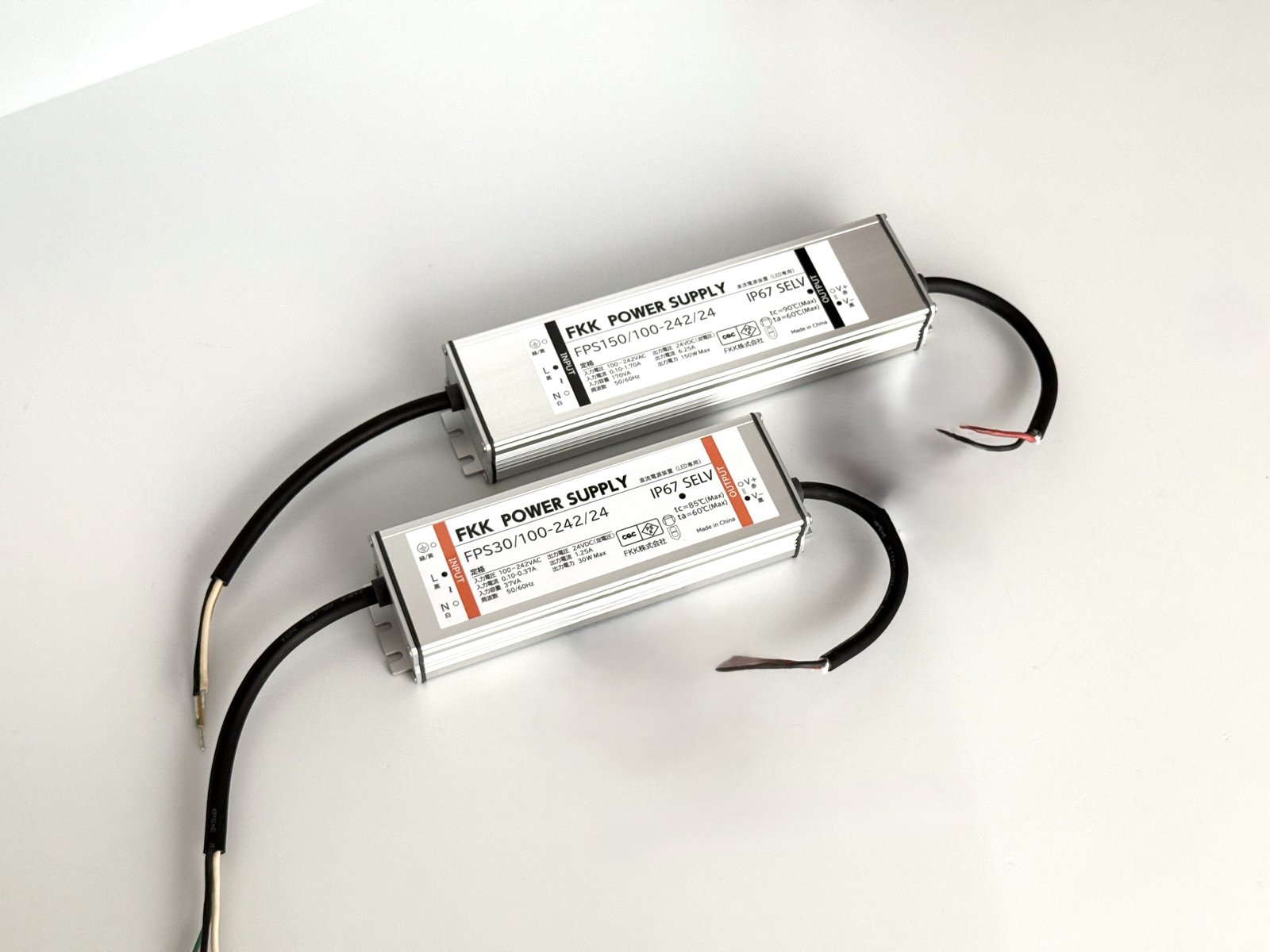

| 表記無し : 端子台無し仕様 |
| 適合規格 | 電気用品安全法(PSE) / RoHS Ⅱ/ IP67 |
| IP67規格は端子台無し仕様時適用。 |
| 接続仕様 | AC入力側 : | 配線出し |
| DC出力側 : | 端子台仕様 = ネジ止め端子台 | |
| 端子台なし仕様 = 配線出し |
・電源の最大容量（W）の上限80％以内でLED照明を接続してください。
・30W / 60Wは2極端子台、90W / 150Wは4極端子台となります。
・周囲を囲ってご使用される場合にはTcポイント 150W 90℃ / 90・60・30W 85℃以下になる様にご注意下さい。

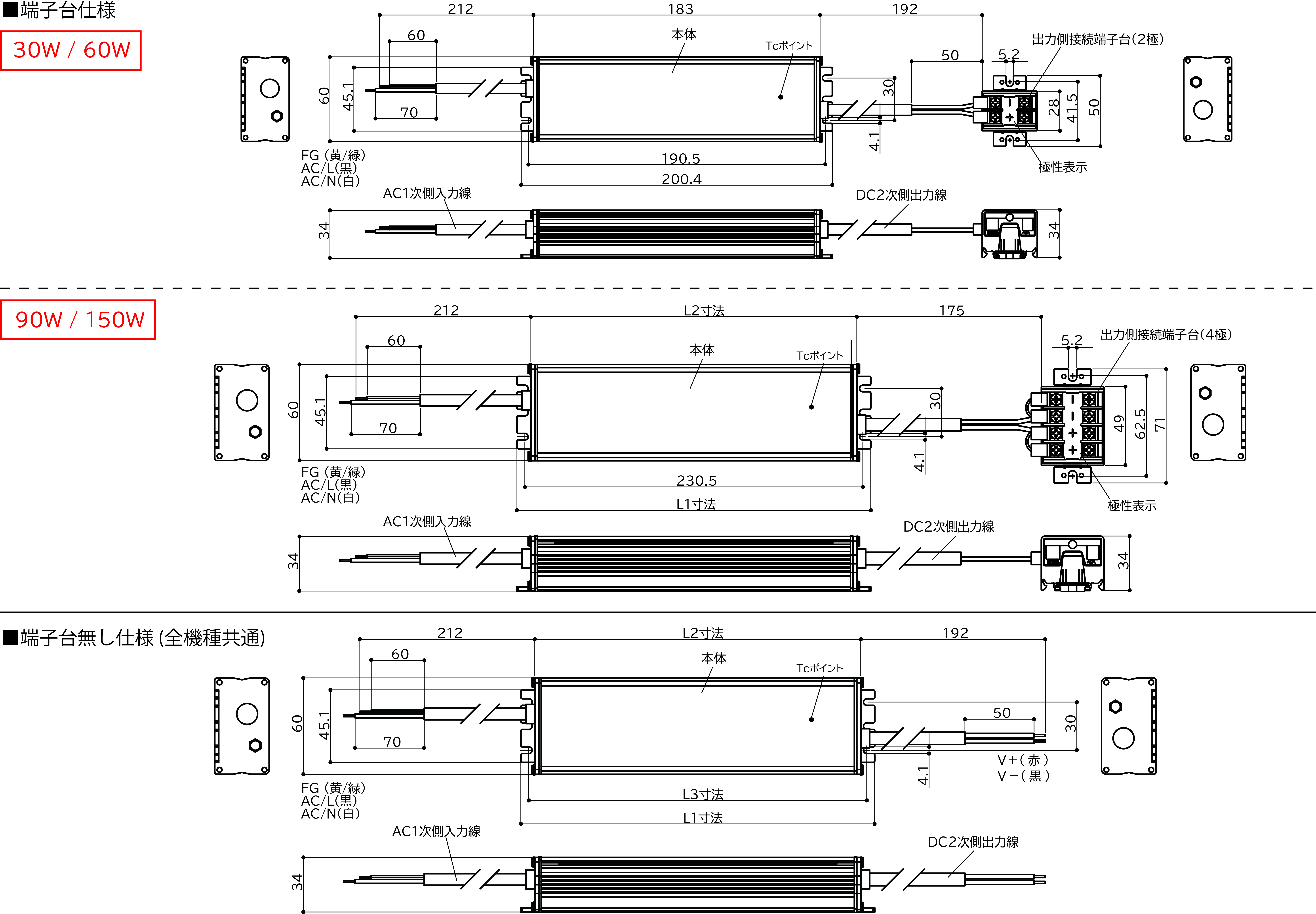

| 型番 | 出力電力 | 定格 | 入力電圧 | 使用環境温度 | 効率 / 力率 | 本体外径寸法 [L1×L2×L3×W×H mm] |
希望小売価格 端子台仕様[円] |
希望小売価格 端子台無し仕様[円] |
|
| FPS30/100-242/24-□※1 | 30W | DC24V 1.25A | AC100～242V | -40～60℃ ※2 | 84% / 0.9 | 200.4×183×190.5×60×34 | 21,900 | 16,900 | |
| FPS60/100-242/24□※1 | 60W | DC24V 2.5A | AC100～242V | -40～60℃ ※2 | 85% / 0.9 | 200.4×183×190.5×60×34 | 24,300 | 19,300 | |
| FPS90/100-242/24□※1 | 90W | DC24V 3.75A | AC100～242V | -40～60℃ ※2 | 88% / 0.9 | 220.4×203×210.5×60×34 | 28,500 | 23,500 | |
| FPS150/100-242/24□※1 | 150W | DC24V 6.25A | AC100～242V | -40～60℃ ※2 | 89% / 0.9 | 240.4×223×230.5×60×34 | 34,500 | 29,500 |
※1 □：-T = 端子台仕様 / 表記無し = 端子台無し仕様
※2 正規取付方向・LED負荷80%時の使用温度範囲。
| 端子台仕様・端子台無し仕様共通 |
| PDFカタログ | 見る | PDFダウンロード | |
| 端子台仕様 |
|||
| 取扱説明書 | 見る | PDFダウンロード | |
| 仕様図(30W) | 見る | PDFダウンロード | DXFダウンロード |
| 仕様図(60W) | 見る | PDFダウンロード | DXFダウンロード |
| 仕様図(90W) | 見る | PDFダウンロード | DXFダウンロード |
| 仕様図(150W) | 見る | PDFダウンロード | DXFダウンロード |
| 姿図 | 見る | PDFダウンロード | DXFダウンロード |
| 製品画像 | 見る | 製品画像ダウンロード | |
| 端子台無し仕様 |
|||
| 取扱説明書 | 見る | PDFダウンロード | |
| 仕様図(30W) | 見る | PDFダウンロード | DXFダウンロード |
| 仕様図(60W) | 見る | PDFダウンロード | DXFダウンロード |
| 仕様図(90W) | 見る | PDFダウンロード | DXFダウンロード |
| 仕様図(150W) | 見る | PDFダウンロード | DXFダウンロード |
| 姿図 | 見る | PDFダウンロード | DXFダウンロード |
| 製品画像 | 見る | 製品画像ダウンロード |
