FMT-PGA/PBA フレアライン ミニトップ PLC
FMT-PGA/PBA フレアライン ミニトップ PLC
蓄光機能搭載、電源オフ時でも明るく発光(燐光/青色)LEDフレキシブルテープライト照明
LEDの光源が見えないドットレス発光
(IP65屋外バージョン)

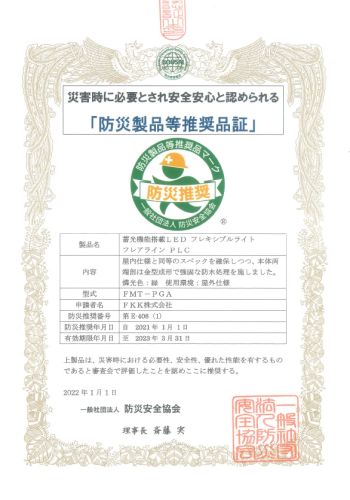

- 「防災製品等推奨品マーク」取得(2020年12月22日)
- 停電環境下(LED消灯時)に圧倒的発光(燐光)で避難初期の誘導補助の役割を担う｢防災LED照明｣
- IP65屋外バージョン
- 最大6.5m
- 断面寸法12mm×11mm
- 専用調光コントローラーで調光が可能
- 意匠登録済み
「防災製品等推奨品」制度とは
一般社団法人防災安全協会が審査を実施し、災害時に有効に活用でき、安全安心に寄与できると認められた製品に対して推奨する制度です。
| FMT - PBA | - 518 - | N | - K |
| ① | ② | ③ | ④ |
① 型番 : FMT-PGA＝FLARE LINE MINI TOP PLC PG （燐光色：緑色）OUTDOOR
① 型番 : FMT-PBA＝FLARE LINE MINI TOP PLC PB （燐光色：青色） OUTDOOR
② 全長 : 対応サイズはカタログの一覧表を参照下さい。※配線片側仕様(型番末尾「-K」)は、全長が-10mmとなります。
③ LED PKG 発光色 : L25=電球色(2500K) L27=電球色(2700K) L30=電球色(3000K) WW=温白色(3500K) W=白色(4000K) N=昼白色(5000K) D=昼光色(6500K)
④ 接続コネクター : 記載なし=両側仕様 K=片側仕様
屋外軒下仕様 : 店舗・建築向け間接照明・棚照明
入力電圧 : DC24V
調光 : 可能
LED光源演色性 : Ra80以上
最大連結長さ : 6.5m (6494mm)
・本製品はカットできません。
・配線片側仕様(型番末「-K」)は全長が-10mmとなります。
・FMT-PGA/PBA-6494は、片側配線仕様(-K)のみの販売となります。
| 型番 ( ):片側配線仕様 |
全長 [mm] ( ):片側配線仕様 |
質量 [kg] |
入力電力 [W] |
入力電流 [A] |
PG:全光束/N色 [lm] |
PB:全光束/N色 [lm] |
希望小売価格 [円] |
| FMT-PGA/PBA-528(518)-□ | 528(518) | 0.10 | 4.8 | 0.20 | 390 | 265 | 12,200 |
| FMT-PGA/PBA-1026(1016)-□ | 1026(1016) | 0.18 | 9.6 | 0.40 | 780 | 530 | 24,300 |
| FMT-PGA/PBA-1524(1514)-□ | 1524(1514) | 0.25 | 14.4 | 0.60 | 1170 | 795 | 36,500 |
| FMT-PGA/PBA-2022(2012)-□ | 2022(2012) | 0.33 | 19.2 | 0.80 | 1560 | 1060 | 48,600 |
| FMT-PGA/PBA-2520(2510)-□ | 2520(2510) | 0.40 | 24.0 | 1.00 | 1951 | 1325 | 60,800 |
| FMT-PGA/PBA-3018(3008)-□ | 3018(3008) | 0.47 | 28.8 | 1.20 | 2341 | 1590 | 72,900 |
| FMT-PGA/PBA-3516(3506)-□ | 3516(3506) | 0.55 | 33.6 | 1.40 | 2731 | 1855 | 85,100 |
| FMT-PGA/PBA-4014(4004)-□ | 4014(4004) | 0.64 | 38.4 | 1.60 | 2997 | 2035 | 97,200 |
| FMT-PGA/PBA-4512(4502)-□ | 4512(4502) | 0.70 | 43.2 | 1.80 | 3371 | 2290 | 109,400 |
| FMT-PGA/PBA-5010(5000)-□ | 5010(5000) | 0.77 | 48.0 | 2.00 | 3746 | 2544 | 121,500 |
| FMT-PGA/PBA-5508(5498)-□ | 5508(5498) | 0.84 | 52.8 | 2.20 | 4035 | 2740 | 133,700 |
| FMT-PGA/PBA-6006(5996)-□ | 6006(5996) | 0.92 | 57.6 | 2.40 | 4401 | 2989 | 145,800 |
| FMT-PGA/PBA-6494-□-K | 6494 | 0.99 | 62.4 | 2.60 | 4768 | 3238 | 158,000 |
※□：LED PKG 発光色
 | 固定用クリップ FM-CR (PC透明) | 仕様図 画像 | 見る 見る | PDFダウンロード 画像ダウンロード | DXFダウンロード |
 | 取付クリップ FM-MC (PC透明) | 仕様図 画像 | 見る 見る | PDFダウンロード 画像ダウンロード | DXFダウンロード |
 | 取り付けレール FM-MRL (PC透明) | 仕様図 画像 | 見る 見る | PDFダウンロード 画像ダウンロード | DXFダウンロード |
 | サイドキャップ FM-C (シリコーン乳白) ※品名FMS-C1×5個組 | 仕様図 画像 | 見る 見る | PDFダウンロード 画像ダウンロード | DXFダウンロード |
 | 延長コード FMP-DG (コネクター：入力側/出力側仕様) | 仕様図 画像 | 見る 見る | PDFダウンロード 画像ダウンロード | DXFダウンロード |
 | 接続ケーブル FMP-1 (コネクター：出力側仕様) | 仕様図 画像 | 見る 見る | PDFダウンロード 画像ダウンロード | DXFダウンロード |
 | 接続ケーブル FMP-2 (コネクター：入力側仕様) | 仕様図 画像 | 見る 見る | PDFダウンロード 画像ダウンロード | DXFダウンロード |
 | 電源トランス JPVO |  | 電源トランス OT-G3 | ||
 | 簡易調光器 FSD-24 |  | 調光器 FMC-24S 【販売終了】 |
 | 調光器 FMC-24R |
 | 調光ドライバー FMD-24S/U 【販売終了】 |
 | 電源トランス JPVI(DC12V) |
 |  |  |  |  |  |  |
| 2500K | 2700K | 3000K | 3500K | 4000K | 5000K | 6500K |
| L25 | L27 | L30 | WW | W | N | D |
